ما هو مبدأ العمل وراء أحذية الفرامل الأوروبية؟

الميكانيكا الأساسية وراء أحذية الفرامل الأوروبية

أحذية الفرامل الأوروبية هي مكون أساسي في أنظمة فرامل الأسطوانة، وتستخدم على نطاق واسع في المحاور الخلفية لسيارات الركاب والمركبات التجارية الخفيفة والمقطورات عبر منصات المركبات الأوروبية. على عكس الفرامل القرصية، التي تعتمد على منصات مثبتة على الدوار، تستخدم فرامل الأسطوانة أحذية منحنية تضغط للخارج على السطح الداخلي للأسطوانة الدوارة لتوليد الاحتكاك وإبطاء السيارة. إن فهم كيفية عمل هذه الأحذية ميكانيكيًا يساعد في تفسير سبب بقائها خيارًا متينًا وفعالاً من حيث التكلفة للعديد من المركبات المصنعة في أوروبا، خاصة في تطبيقات العجلات الخلفية حيث تتطلب قوة كبح أخف.

يتمحور مبدأ العمل حول تحويل الطاقة الحركية إلى حرارة من خلال الاحتكاك المتحكم فيه. عند الضغط على دواسة الفرامل، يقوم الضغط الهيدروليكي أو القوة الميكانيكية بتنشيط أسطوانة العجلة أو المحرك، مما يدفع أحذية الفرامل إلى الخارج. تعمل بطانة الاحتكاك المرتبطة بكل حذاء على الاتصال بالجدار الداخلي للأسطوانة، مما يخلق مقاومة تؤدي إلى إبطاء دوران العجلة.

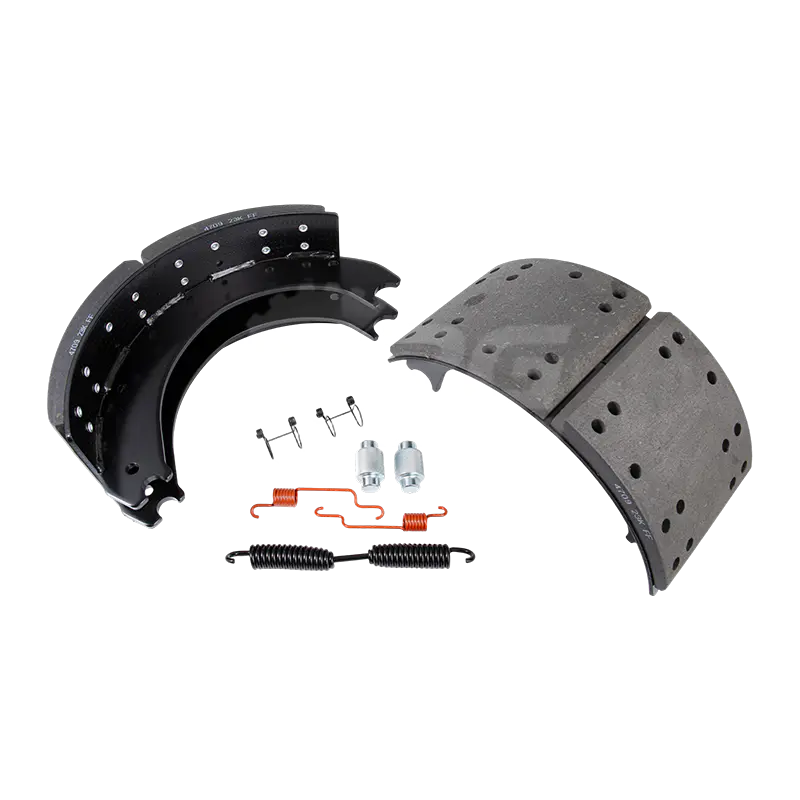

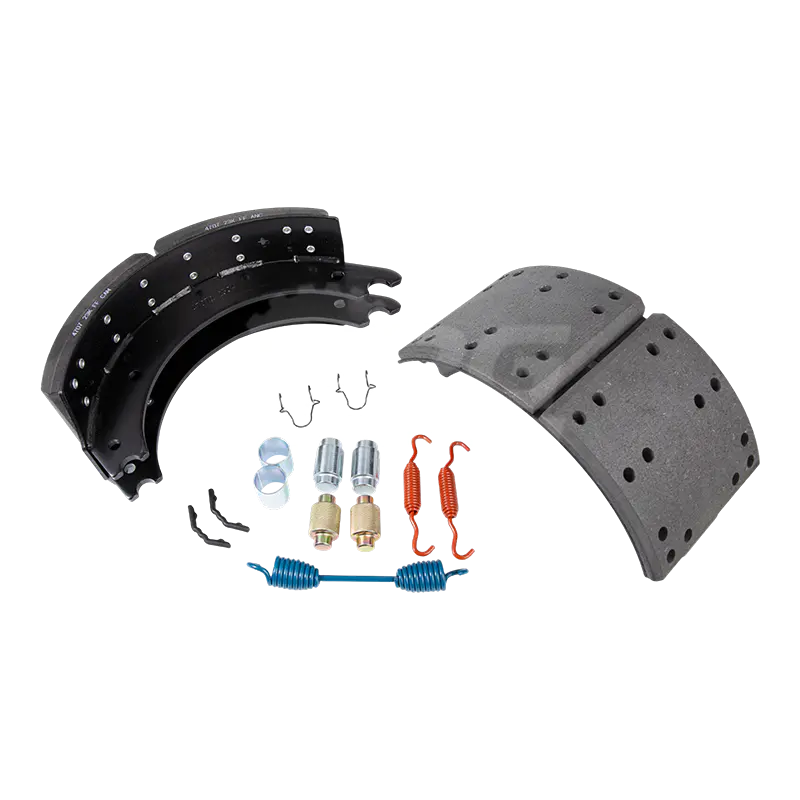

المكونات الأساسية التي تشكل مجموعة أحذية الفرامل

لفهم مبدأ العمل بشكل كامل، من المفيد تفكيك الأجزاء الفردية التي تعمل معًا داخل نظام فرامل الأسطوانة الأوروبي.

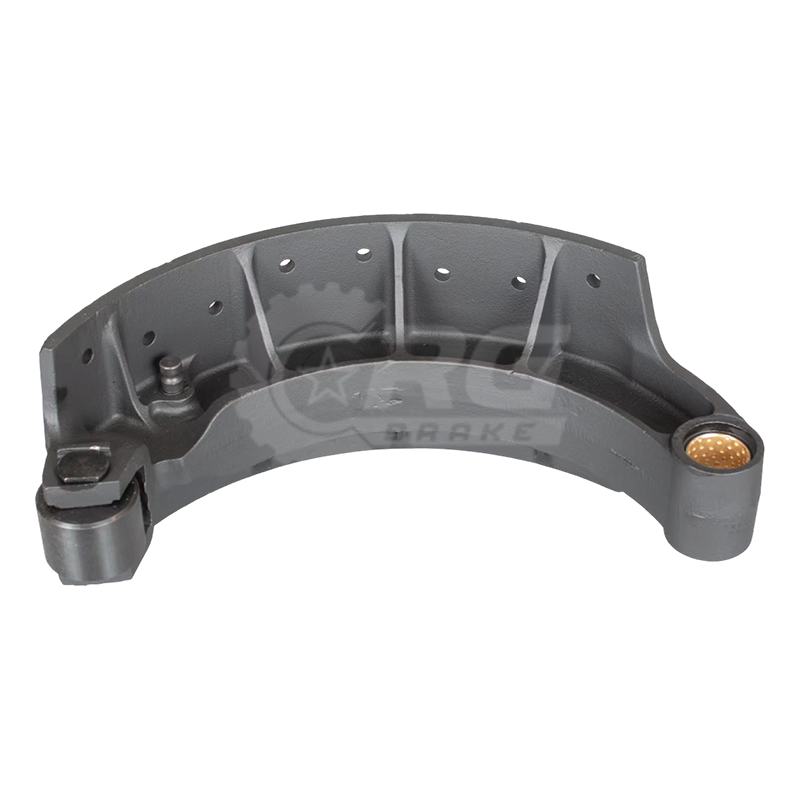

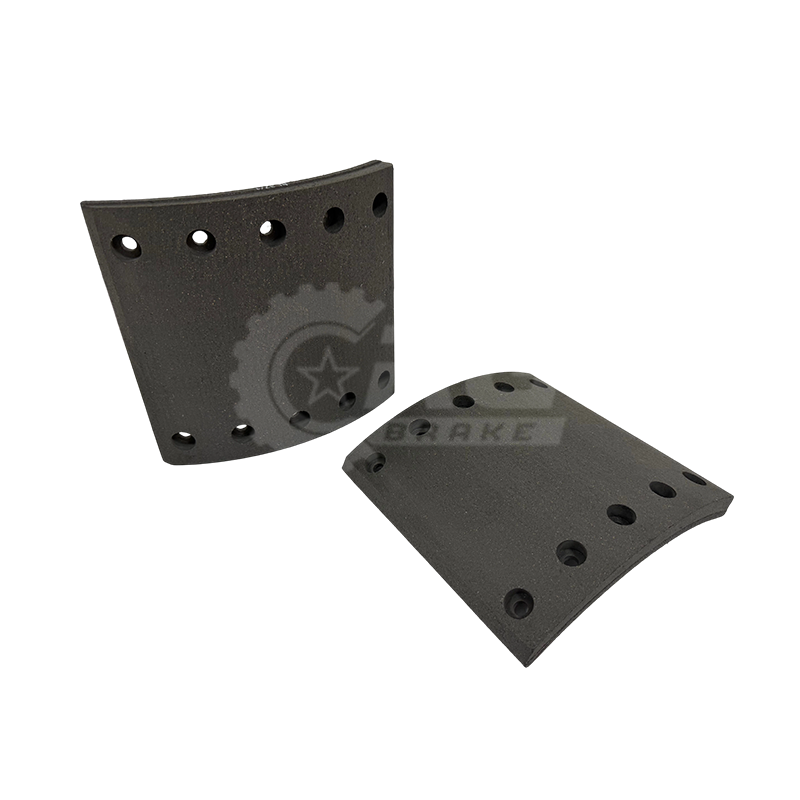

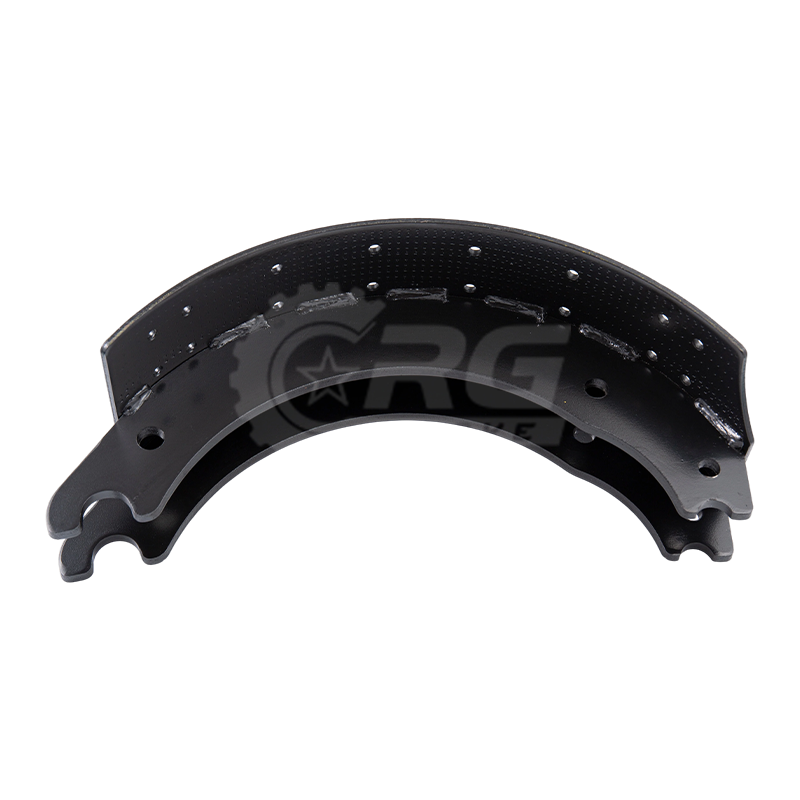

إطار الحذاء وبطانة الاحتكاك

عادةً ما يكون إطار الحذاء عبارة عن هيكل فولاذي منحني يحمل مادة بطانة الاحتكاك في مكانها. تستخدم أحذية المكابح الأوروبية عادةً مركبات احتكاك شبه معدنية أو سيراميكية مرتبطة أو مثبتة بالإطار، ويتم اختيارها لقدرتها على الحفاظ على معاملات احتكاك مستقرة عبر نطاق واسع من درجات الحرارة، وهو أمر مهم نظرًا لتنوع المناخات وظروف القيادة الموجودة في جميع أنحاء الطرق الأوروبية.

اسطوانة العجلة

تقوم أسطوانة العجلة بتحويل الضغط الهيدروليكي من أسطوانة الفرامل الرئيسية إلى قوة ميكانيكية. عندما يزيد ضغط سائل الفرامل، تقوم المكابس الموجودة داخل أسطوانة العجلة بدفع الحذاء بعيدًا عن بعضها البعض وتلامس الأسطوانة.

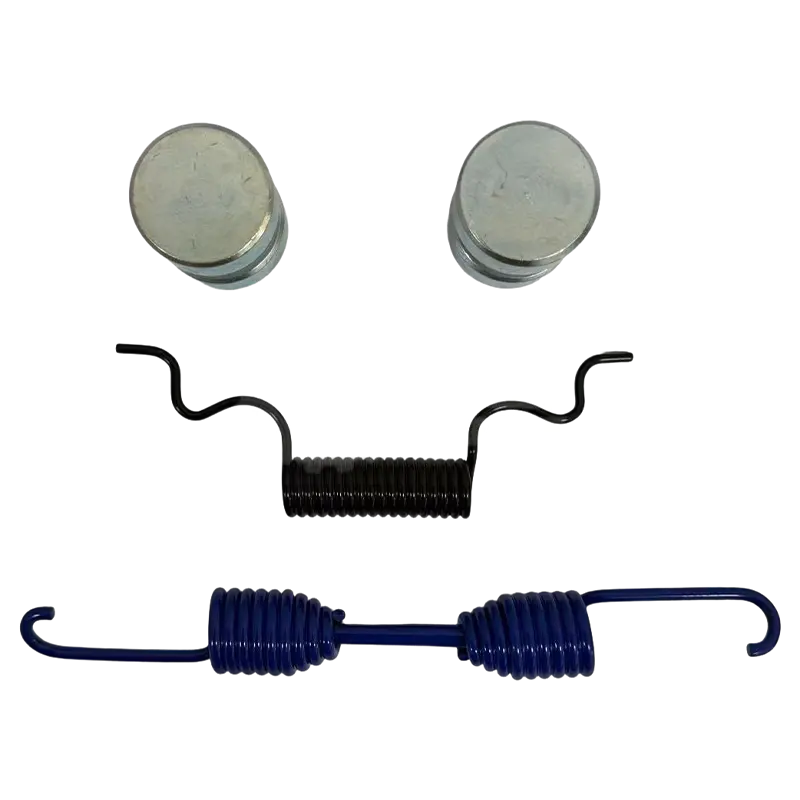

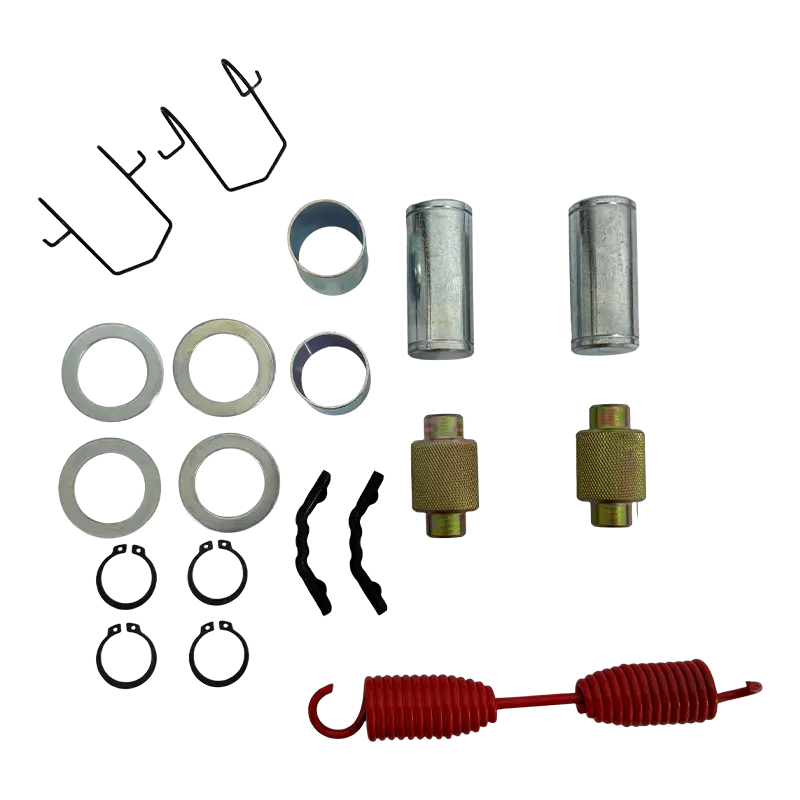

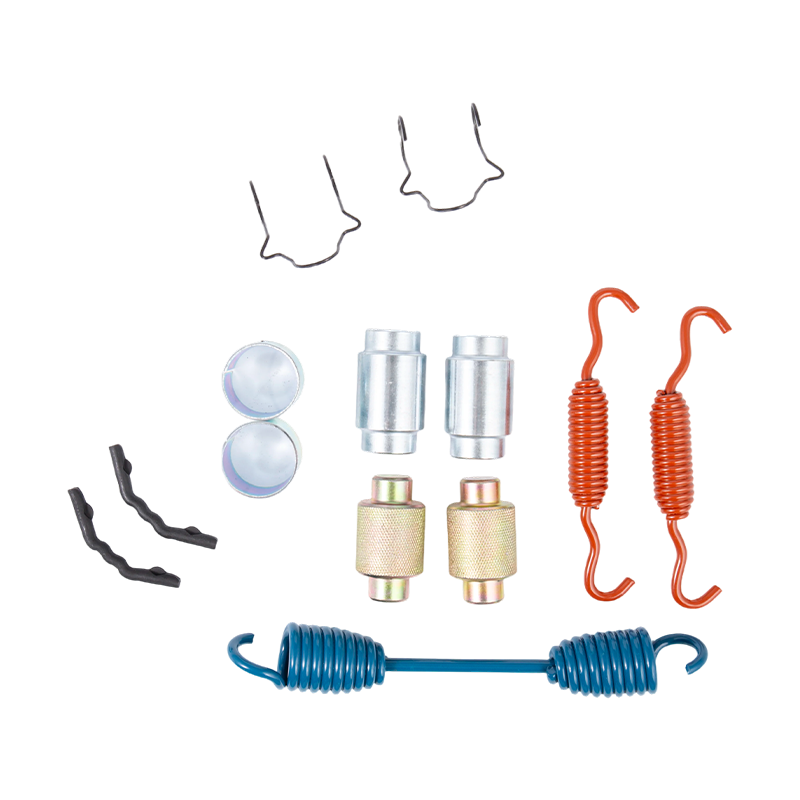

عودة الينابيع

نوابض العودة هي المسؤولة عن سحب الحذاء مرة أخرى إلى وضع الراحة بمجرد تحرير دواسة الفرامل. بدون نوابض رجوع تعمل بشكل صحيح، يمكن أن تظل الأحذية مشغولة جزئيًا، مما يسبب تآكلًا مفرطًا أو ارتفاع درجة الحرارة أو انخفاض كفاءة استهلاك الوقود.

آلية الضابط

ومع تآكل بطانة الاحتكاك بمرور الوقت، تزداد الفجوة بين الحذاء والأسطوانة. تعمل آلية الضبط الذاتي على تعويض هذا التآكل تلقائيًا، مما يحافظ على ثبات الشعور بالدواسة وأداء الكبح دون الحاجة إلى تعديل يدوي متكرر.

تفصيل دورة الكبح خطوة بخطوة

يوضح الجدول التالي تسلسل الأحداث التي تحدث أثناء إجراء فرملة واحدة، بدءًا من استخدام الدواسة وحتى تحريرها.

لماذا يهم تكوين مادة الاحتكاك

يعتمد أداء حذاء الفرامل الأوروبي بشكل كبير على تركيبة بطانة الاحتكاك. عادةً ما يقوم المصنعون بصياغة البطانات باستخدام مزيج من الألياف والراتنجات والحشوات المصممة لتحقيق التوازن بين اتساق الاحتكاك ومقاومة الحرارة وتقليل الضوضاء. يمكن أن تتسبب البطانة التي تحتوي على معامل احتكاك قوي جدًا في الكبح الشديد وتآكل الأسطوانة قبل الأوان، في حين أن البطانة الناعمة جدًا قد تؤدي إلى التلاشي عند الكبح المستمر، كما هو الحال أثناء الهبوط الطويل على الطرق الأوروبية الجبلية.

تم تصميم العديد من أحذية الفرامل ذات المواصفات الأوروبية لتتوافق مع معايير ECE R90، التي تنظم أداء الاحتكاك والثبات الحراري وخصائص التآكل لضمان قوة إيقاف متسقة عبر مجموعة واسعة من ظروف التشغيل.

أنظمة التعديل الذاتي ودورها في الأداء المتسق

إحدى السمات المميزة لأنظمة أحذية الفرامل الأوروبية الحديثة هي آلية الضبط الذاتي. ومع تآكل بطانة الاحتكاك تدريجيًا، تزداد المسافة التي يجب أن يقطعها الحذاء للتلامس مع الأسطوانة. بدون تعويض، قد يؤدي ذلك إلى الشعور إسفنجي أو تأخير دواسة الفرامل مع مرور الوقت.

يعمل جهاز الضبط الذاتي عادةً من خلال رافعة تصاعدية متصلة بكابل فرامل الانتظار أو آلية ضبط العجلة النجمية. في كل مرة يتم فيها استخدام الفرامل أثناء تحرك السيارة للخلف، أو من خلال حركة يتم تشغيلها بواسطة الكابل أثناء الكبح الأمامي اعتمادًا على التصميم، يقوم أداة الضبط بإغلاق الفجوة بين الحذاء والأسطوانة بشكل تدريجي، مما يحافظ على الاتصال المتسق واستجابة الدواسة.

العلامات الشائعة للتآكل والتدهور الوظيفي

إن التعرف على أعراض أحذية الفرامل البالية يسمح باستبدالها في الوقت المناسب قبل المساس بالأداء.

• صدور صوت طحن أو كشط أثناء الكبح، مما يشير إلى أن بطانة الاحتكاك قد تآكلت حتى إطار الحذاء المعدني.
• انخفاض كفاءة الكبح، مما يتطلب ضغطًا أكثر ثباتًا على الدواسة لتحقيق نفس قوة التوقف.
• إحساس بالسحب إلى جانب واحد أثناء الكبح، وغالبًا ما يحدث بسبب تآكل الحذاء بشكل غير متساوٍ أو مكبس أسطوانة العجلة العالق.
• يتم الشعور بالاهتزاز أو النبض من خلال دواسة الفرامل، مما قد يشير إلى وجود أسطوانة خارجة عن المسار أو اتصال غير متساوٍ بالبطانة.
• فرامل انتظار تبدو غير ثابتة أو تتطلب حركة مفرطة قبل التعشيق، وغالبًا ما تكون مرتبطة بأحذية مهترئة أو جهاز ضبط ذاتي غير صحيح.

كيف يؤثر تصميم الأسطوانة على أداء حذاء الفرامل

يعد التفاعل بين حذاء الفرامل والأسطوانة أمرًا أساسيًا لفعالية الكبح بشكل عام. غالبًا ما تتضمن تصميمات الأسطوانات الأوروبية أسطحًا ذات زعانف أو مهواة لتحسين تبديد الحرارة، مما يقلل من خطر التلاشي الحراري أثناء دورات الكبح المتكررة. يجب أن يظل القطر الداخلي والسطح النهائي للأسطوانة ضمن التفاوتات الدقيقة، حيث يمكن أن تتسبب الأسطوانة غير الدائرية أو ذات الحزوز الكبيرة في تلامس غير متساوٍ مع بطانة الحذاء، مما يؤدي إلى النبض، وانخفاض قوة التوقف، والتآكل المتسارع.

إن التصنيع السليم للأسطوانة أو استبدالها، عند إقرانها بأحذية مكابح جديدة، يضمن توافق أسطح الاحتكاك بشكل صحيح، مما يسمح لآلية الضبط الذاتي وهندسة الحذاء بالعمل كما هو مصمم.

ممارسات الصيانة التي تعمل على إطالة عمر حذاء الفرامل

تلعب الصيانة الروتينية دورًا مهمًا في الحفاظ على كفاءة عمل مجموعة حذاء الفرامل.

• قم بإجراء فحص دوري للجزء الداخلي للأسطوانة بحثًا عن أنماط الخدش أو التزجيج أو التآكل غير المتساوي التي قد تؤثر على ملامسة الحذاء.
• تشحيم نقاط تلامس الحذاء وآلية الضبط بشحم فرامل عالي الحرارة لمنع الارتباط أو الالتصاق.
• التحقق من النوابض الراجعة وأجهزة التثبيت بحثًا عن علامات التعب، نظرًا لأن النوابض الضعيفة يمكن أن تؤثر على تراجع الحذاء.
• التحقق من أن آلية الضبط الذاتي تتحرك بحرية وتتفاعل بشكل صحيح أثناء فترات الخدمة الروتينية.

اختيار أحذية بديلة عالية الجودة لضمان الموثوقية على المدى الطويل

عندما يصبح الاستبدال ضروريًا، فإن اختيار أحذية الفرامل المصنعة لتتوافق مع مواصفات المعدات الأصلية يضمن التركيب المناسب وأداء الاحتكاك المتسق والتوافق مع معايير السلامة الإقليمية. يجب أن تتوافق عوامل مثل سمك البطانة ونصف قطر الانحناء ومحاذاة فتحة التثبيت بدقة مع التصميم الأصلي للمركبة لتجنب التآكل غير المتساوي أو انخفاض قوة التوقف. إن اختيار الأحذية التي تم اختبارها في ظل ظروف احتكاك وظروف حرارية موحدة يوفر الثقة في أن البديل سيعمل بشكل موثوق عبر ظروف القيادة المختلفة، بدءًا من حركة المرور في المناطق الحضرية وحتى السرعات المستدامة على الطرق السريعة.
