ما هي أحذية الفرامل الأوروبية؟

أحذية الفرامل الأوروبية هي مجموعات تحمل الاحتكاك المستخدمة في أنظمة الفرامل الأسطوانية في الشاحنات الثقيلة والمقطورات والحافلات المصممة وفقًا للمعايير الأوروبية. وهي موجودة بشكل شائع في محاور BPW، وSAF، وMercedes‑Benz، وVolvo، وMAN. على عكس نهج الحجم أولاً النموذجي لكتالوجات أمريكا الشمالية، يركز سوق خدمات ما بعد البيع الأوروبي على نظام الترقيم WVA. رقم WVA — صادر عن Wirtschaftsverband der Fahrzeugindustrie - يحدد بشكل فريد الشكل والانحناء ونقاط التعلق في حذاء الفرامل، مما يجعلها اللغة الأساسية للتوافق.

إن الاختلاف الحاسم في التصميم عن العديد من الأحذية ذات الطراز الأمريكي هو الاستخدام الواسع النطاق لمنصات الحديد الزهر. غالبًا ما تحدد التطبيقات الأوروبية للخدمة الشاقة حذاء فرامل مصبوب (من الحديد الزهر أو الفولاذ المصبوب) بدلاً من الهيكل الفولاذي المضغوط الملحوم. يوفر البناء المصبوب صلابة أعلى في ظل درجات حرارة الكبح المستمرة ويقاوم التشوه على محاور المقطورة عالية الدورة. يسير هذا الاختيار الهيكلي جنبًا إلى جنب مع أنماط فتحات البرشام المميزة وجيوب بكرات الكاميرا التي تتبع الأشكال الهندسية المعتمدة من OE. من الناحية العملية، لن يقبل محور BPW إلا الأحذية التي تتوافق صب قاعدتها مع نصف القطر المحدد من قبل المصنع، وتباعد التجويف، وتكوين دبوس التثبيت - وهي المعلمات التي يلتقطها رقم WVA بدقة.

الاختلافات الرئيسية: أحذية الفرامل الأوروبية مقابل الأمريكية

التصميم والمواد

يتم تصنيع أحذية المكابح الثقيلة في أمريكا الشمالية في الغالب من شبكات الفولاذ المضغوط الملحومة على طاولة ملفوفة، وهي عملية تحافظ على انخفاض وزن الوحدة وتكلفة المواد. في المقابل، تعتمد التصاميم الأوروبية بشكل كبير على الأشكال الهندسية المصبوبة. توفر الأحذية المصنوعة من الحديد الزهر صلابة هيكلية أعلى تحت الحمل الحراري، وهي ميزة حاسمة على الدرجات الطويلة المنحدرة حيث تتجاوز درجات حرارة الأسطوانة بشكل روتيني 400 درجة مئوية. تعمل عملية الصب أيضًا على إنشاء منصة ثابتة للبطانة - سواء كانت مثبتة أو مربوطة - وتقلل من خطر تشقق تشويه الطاولة الذي يمكن أن يظهر على التجميعات الملحومة بعد ملايين الدورات. تُظهر بيانات الأسطول الواردة من مشغلي الخدمات اللوجستية الأوروبيين أن الأحذية المصبوبة تدوم بشكل روتيني أكثر من الأحذية المضغوطة على محاور المقطورة بنسبة 15-25%، خاصة عند إقرانها بمادة احتكاك ممتازة 23K‑FF.

يختلف نمط مرفقات البطانة أيضًا. تفضل تصميمات المعدات الأصلية الأوروبية التثبيت بمسامير أو للخدمة الشاقة بفتحات غاطسة بدقة، في حين تستخدم العديد من أحذية ما بعد البيع الأمريكية مسامير برشام ذات قياس أخف أو روابط لاصقة. يعد الحفاظ على طريقة التثبيت في المصنع أمرًا ضروريًا: فاستبدال البطانة المربوطة على الحذاء المصمم للمسامير يمكن أن يغير النقل الحراري ويؤدي إلى فصل البطانة تحت أحمال الصدمات.

الترقيم والتوافق

رقم WVA هو بوابة الاختيار الصحيح. يرتبط كل حذاء مكابح أوروبي بمرجع WVA الذي يصف الأبعاد الخارجية للحذاء، ومظهر فتحة الأسطوانة، وقطر دبوس التثبيت. بالتوازي، تحمل كل منصة مركبة رقم جزء OEM - على سبيل المثال، BPW's 05.091.46.17.0 أو فولفو 3095196. تقوم كتالوجات ما بعد البيع الموثوقة بتعيين رقم OEM إلى WVA المقابل، ومن ثم WVA إلى درجات البطانة ومجموعات الأجهزة المتاحة.

يؤدي تجاهل WVA والترتيب حسب قطر الأسطوانة وحده إلى مواضع غير متطابقة لمسمار التثبيت، وتعشيق غير صحيح لأسطوانة الكامة، واختلال توازن الفرامل. يمكن أن ينزلق الحذاء الذي "يبدو صحيحًا" ولكنه يحمل WVA الخاطئ تحت الأسطوانة أثناء تطبيق الضغط الكامل، مما يؤدي إلى عملية سحب خطيرة. قم بمراجعة لوحة تعريف السيارة، وتحقق من رقم OEM، وتأكد من محاذاة سجلات WVA الخاصة بالمورد قبل تقديم الطلب.

الأنواع الشائعة من أحذية الفرامل الأوروبية للمركبات الثقيلة

يغطي موقف المركبات التجارية الأوروبية العشرات من المتغيرات المحورية، لكن ثلاث عائلات تهيمن على الطلب ما بعد البيع. إن التعرف على الحذاء من خلال عائلة المحور ورقم البطانة المرتبطة بـ WVA يزيل التخمين.

أحذية الفرامل BPW (على سبيل المثال، BPW180، BPW200)

تم تجهيز محاور BPW بحصة كبيرة من المقطورات والمقطورات ذات الطراز الأوروبي. تُعد منصات BPW180 وBPW200 بمثابة أعمدة العمل - حيث تظهر BPW180 على محاور مصنفة من 9 إلى 12 طن، بينما تظهر BPW200 على نماذج أثقل. يستخدم كلاهما هيكل حذاء من الحديد الزهر مع رؤوس تثبيت مثبتة وفتحة كاميرا بحجم مناسب لتشغيل S-cam القياسي. تصميم BPW180، متاح كمجموعة جاهزة للتركيب (انظر تفاصيل حذاء الفرامل BPW180 )، يقبل بطانة ملف تعريف WVA-19032 ويمكن توفيرها مع مجموعة الأجهزة المجمعة مسبقًا، ومدة التركيب في ورشة القطع. يجب أن تحافظ بدائل ما بعد البيع لأحذية BPW على الخلوص الذي حدده المصنع من الأسطوانة إلى الحذاء؛ حتى الانحراف بمقدار 0.3 مم يغير نقطة الإقلاع ويخل بتوازن الفرامل عبر المحور.

BPW180 05.091.46.17.0 مصنعي أحذية الفرامل الأوروبية، شركة مخصصة CRG Brake - مخصص BPW180 05.091.46.17.0 مصنعي أحذية الفرامل الأوروبية والشركة هي الصين، الجزء رقم BPW180 حذاء الفرامل OEM رقم... عرض المنتج →

أحذية مكابح فولفو ومرسيدس بنز (على سبيل المثال، فولفو200، بنز180)

يحدد مصنعو الشاحنات الأوروبيون أحذية الفرامل التي تناسب أغطية المحاور الخاصة بهم، وغالبًا ما تشترك في نفس هندسة البطانة ولكنها تختلف في تفاصيل صب القاعدة. يعتبر حذاء فولفو 200، الذي تم تحديده برقم OE 3095196، شائعًا في وحدات جرارات سلسلة فولفو FH وFM. وهو عبارة عن مكون مصبوب تم تصميمه خصيصًا لدورات الكبح عالية التردد والتعرض المنتظم لحرارة مثبط فرامل المحرك. مواصفات حذاء الفرامل الأوروبي من فولفو 200 يُظهر نمط برشام متماثل يدعم البطانات المربوطة والمثبتة لمزيد من مقاومة القص. تتبع تطبيقات Mercedes‑Benz مثل Benz180 (OE 659 420 0619) فلسفة مماثلة: يشتمل الحذاء المصبوب على جيب أسطواني مقوى يقاوم عملية التمليح حتى عندما تدفع المثبطات الإضافية درجات حرارة الأسطوانة إلى ما يزيد عن 500 درجة مئوية. يسلط كلا التصميمين الضوء على سبب وجوب قيام سوق ما بعد البيع بتكرار صب المعدات الأصلية بالضبط - حيث أن استبدال الحذاء المضغوط من شأنه أن يزيد من تحميل مسار الأسطوانة ويسرع من تآكل البطانة.

VOLVO200 3095196 مصنعي أحذية الفرامل الأوروبية، شركة مخصصة CRG Brake - مخصص VOLVO200 3095196 مصنعي أحذية الفرامل الأوروبية والشركة هي الصين،، الجزء رقم VOLVO200 Brake Shoe OEM Number ... عرض المنتج →

أحذية الفرامل المصبوبة مقابل أحذية الفرامل المضغوطة

إن الاختيار بين البناء المصبوب والمضغوط ليس قرارًا يتعلق بالتكلفة وحده؛ إنها معادلة متانة مدفوعة بحمل المحور ودورة العمل. تهيمن الأحذية المصبوبة على تطبيقات الخدمة الشاقة والمسافات الطويلة، حيث يصبح التعب الحراري والتشوه الميكانيكي واقعًا يوميًا. إن الأحذية المصنوعة من الفولاذ المضغوط، رغم أنها أخف وزنا وأرخص إنتاجا، فهي أكثر ملاءمة للمقطورات المتوسطة أو الشاحنات الصلبة التي تعمل في الغالب بحدود سرعة منظمة مع استخدام المكابح الشديدة بشكل غير متكرر. تسمح عملية الصب للمصنعين بدمج أضلاع التسليح مباشرة خلف الطاولة، مما يحسن تبديد الحرارة واستقرار الأبعاد. عندما يتحول الأسطول من الأحذية المضغوطة إلى الأحذية المصبوبة على مقطورة تزن 40 طنًا، غالبًا ما تمتد الفواصل الزمنية لخدمة أحذية الفرامل بمقدار تغيير كامل للبطانة لأن الحذاء نفسه يظل صحيحًا. مثال لأحذية الفرامل المصبوبة من مرسيدس-بنز يوضح كيف يعمل الهيكل الخلفي المضلع وجيب الأسطوانة المصبوب بشكل متكامل معًا. بالنسبة للأساطيل التي تستخدم معدات أوروبية ذات علامات تجارية مختلطة، يجب التقييم خيارات حذاء الفرامل المصبوب لفولفو ومرسيدس باعتبارها استراتيجية ما بعد البيع الموحدة تعمل على تبسيط المخزون وزيادة موثوقية المحور.

Benz180 659 420 0619 مصنعي أحذية الفرامل المصبوبة، شركة مخصصة CRG Brake - مصنعي أحذية الفرامل المصبوبة المخصصة Benz180 659 420 0619 والشركة هي الصين، الجزء رقم Benz180 Cast Brake Shoe OEM رقم... عرض المنتج →

كيفية اختيار حذاء الفرامل الأوروبي المناسب لأسطولك

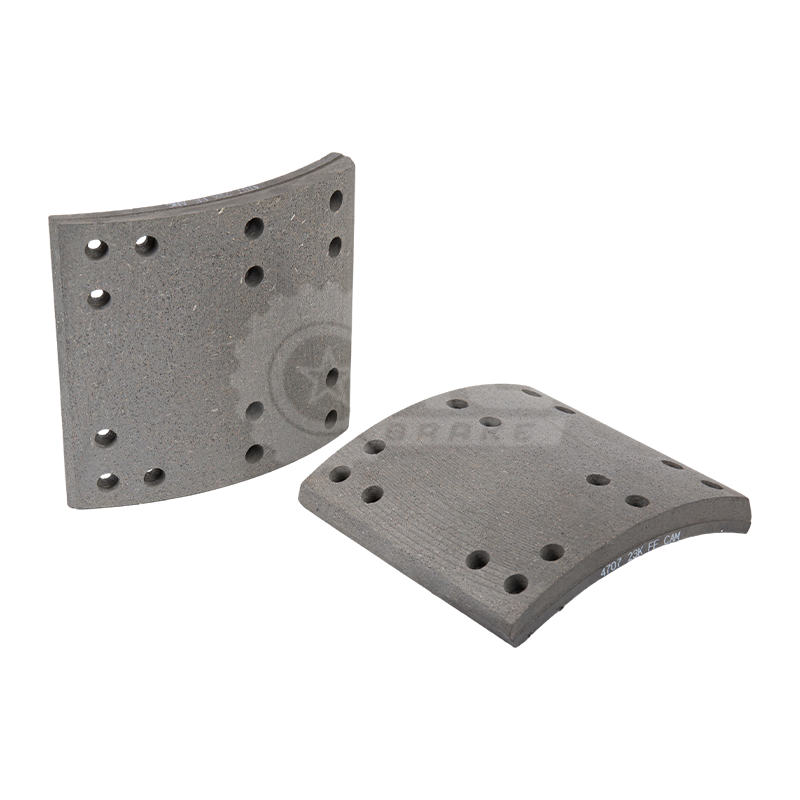

تمنع عملية الاختيار المنضبطة الأجزاء غير المتطابقة، والأعطال على جانب الطريق، والتكلفة الخفية لتآكل الأسطوانة المتسارع. ابدأ بلوحة تعريف المركبة؛ يحمل الشركة المصنعة للمحور ورقم المعدات الأصلية. قم بالإشارة إلى رقم المنتج الأصلي مقابل بحث WVA الخاص بالمورد للتأكد من ملف تعريف الحذاء الدقيق. ثم تحقق من درجة مادة الاحتكاك - توفر بطانات 23K‑FF، على سبيل المثال، معامل احتكاك ثابت عبر نافذة واسعة لدرجة الحرارة وهي التوصية الافتراضية لأحذية الفرامل الأوروبية شديدة التحمل ما لم يتم تحديد مركب تطبيق خاص.

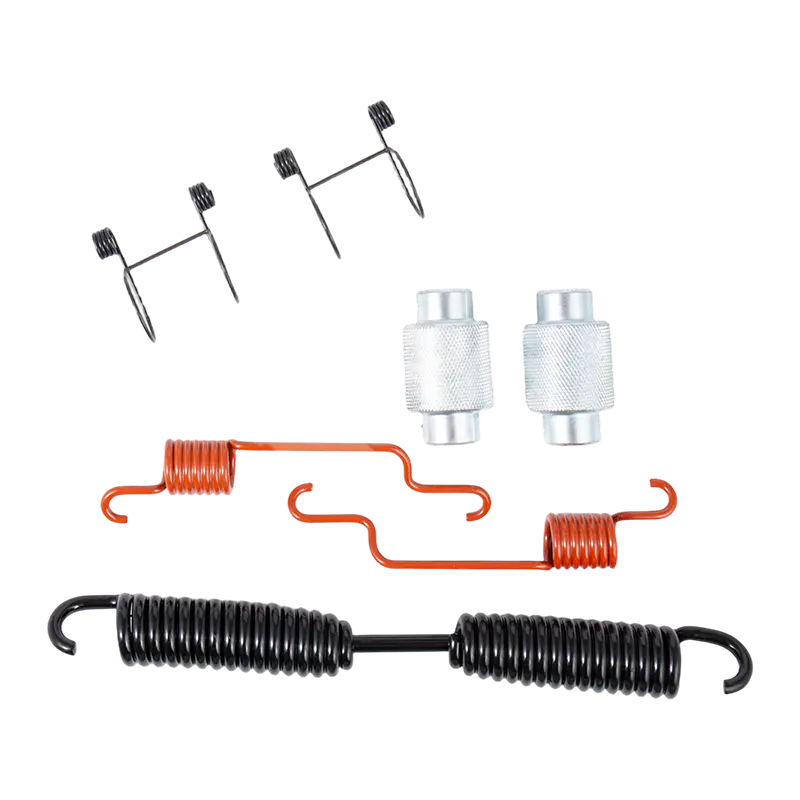

بعد ذلك، اتخاذ قرار بشأن مستوى العرض. يتطلب الحذاء العاري أنشطة منفصلة للتبطين والتثبيت والأجهزة داخل ورشة العمل، مما يزيد من العمالة والتنوع. يزيل الحذاء المبطن بمادة احتكاك مثبتة مسبقًا خطوة التثبيت ولكنه لا يزال يتطلب من الميكانيكي توفير مجموعة الأجهزة وتركيبها. الخيار الأكثر كفاءة من الناحية التشغيلية لورش الأسطول هو التجميع الكامل: الأحذية والبطانة ومجموعة الأجهزة المطابقة للمصنع وجاهزة للتركيب. يعمل هذا الأسلوب على التخلص من أخطاء خلط المكونات ويضمن تصميم شد زنبرك الإرجاع وخلوص الأسطوانة وتركيب دبوس التثبيت كنظام. استكشاف أحذية فرامل مبطنة مع مجموعات أدوات للتجميعات الكاملة لفهم كيف تقلل الوحدات المجمعة مسبقًا من وقت التوقف عن العمل.

وأخيرًا، قم بتقييم استجابة سلسلة التوريد. أحذية الفرامل الأوروبية ليست سلعة. إنها مكونات أمان مصبوبة بدقة. مورد المصنع الذي يمكنه الإنتاج وفقًا لرسومات المعدات الأصلية، وضبط تركيبات الاحتكاك لدورات العمل الإقليمية، والشحن بكميات كبيرة دون مهلة زمنية متعددة الأشهر، يمنح الأسطول الثقة لتشغيل مخزونات قطع أصغر حجمًا.

لماذا نتشارك مع مورد مصنع لأحذية الفرامل الأوروبية؟

إن العمل المباشر مع الشركة المصنعة يؤدي إلى انهيار سلسلة التوزيع التقليدية ويعيد التحكم الهندسي إلى أيدي المشتري. يمكن للمورد المباشر من المصنع التأكد من صب المعادن، وقوة قص روابط البطانة، وتفاوتات الأبعاد من خلال تقارير المختبرات الداخلية - وليس مجرد كتيب. تعمل شركة CRG Brake على هندسة أحذية المكابح للمركبات التجارية الأوروبية لأكثر من عقدين من الزمن، حيث تقوم بتشغيل خط إنتاج متكامل يبدأ بتركيب المواد الخام وينتهي بمجموعات مثبتة ومجمعة ومعبأة. ويعني هذا التكامل الرأسي نقطة مسؤولية واحدة لكل مكون داخل الصندوق.

يصبح التخصيص عمليًا على نطاق المصنع. قد يحتاج الأسطول الذي ينقل الأخشاب في الدول الاسكندنافية إلى مركب عالي الاحتكاك ومنخفض الحرارة؛ قد يحتاج مشغل الشرق الأوسط الذي يسير على طرق صحراوية إلى تركيبة مقاومة للحرارة مع انخفاض الخبو. يمكن لمورد المصنع تصميم صيغة الاحتكاك وحتى ضبط معدلات نابض مجموعة الأجهزة دون التأخير الطويل المعتاد في الشركات التجارية التابعة لجهات خارجية. إن القدرة على تقديم أحذية مكابح أوروبية مصنوعة حسب الطلب بنفس الهندسة المعتمدة من WVA مثل الجزء الأصلي تخلق ميزة شراء لا يستطيع البائعون تكرارها. لإلقاء نظرة فاحصة على قدرات الإنتاج والبنية التحتية للاختبار وإطار إدارة الجودة وراء نموذج التوريد هذا، اقرأ حول قدرات مصنع CRG Brake . عندما يتم قياس وقت التشغيل بالدقائق وتكون السلامة غير قابلة للتفاوض، فإن الشراكة المباشرة مع المصنع الذي يصنع الأحذية تعد خطوة استراتيجية، وليست مجرد معاملة.
